Kemiallinen kuitupaperiputki, kaikenlainen komposiittipaperi, kaikenlainen pieni teollisuuspaperi -ydin. Raskas paperiputken valmistuskone voi tuottaa spiraalipaperiputkea liimalla, käämityksellä, leikkaamalla yhteen.

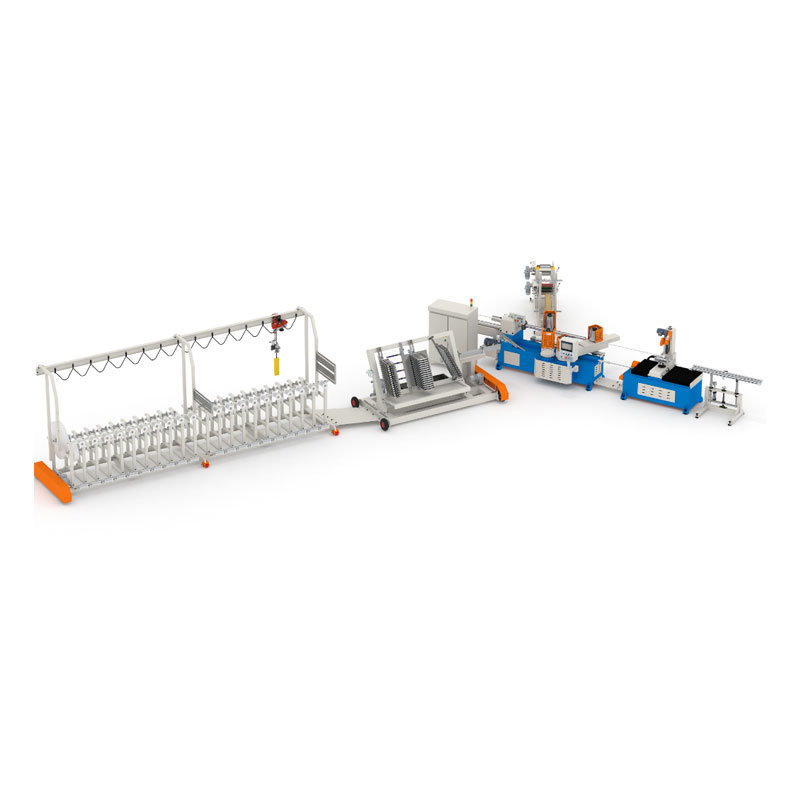

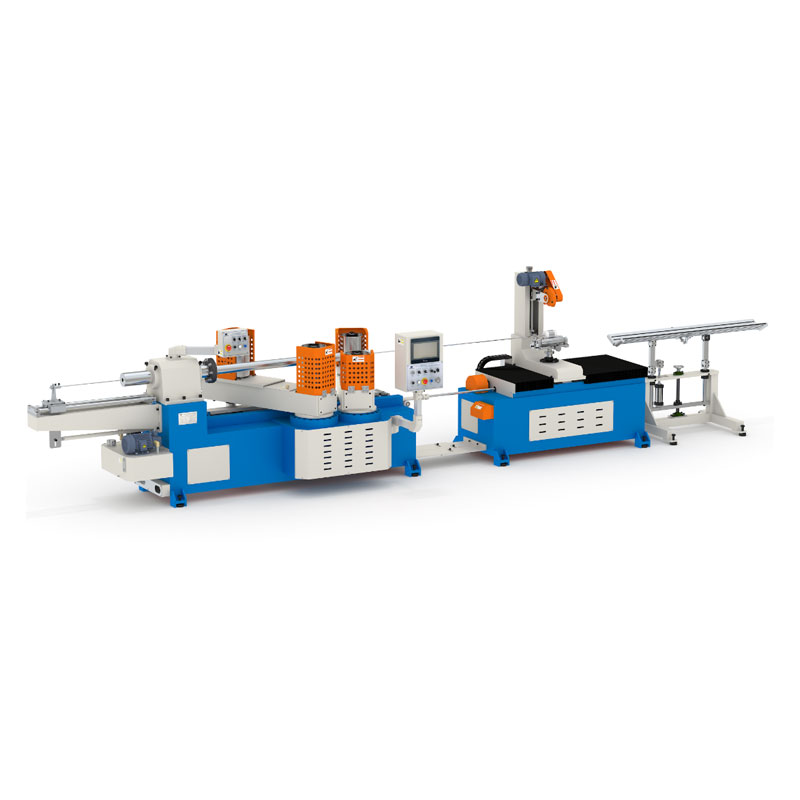

"E" -sarja raskaan paperiputken valmistuskone, suunnittelu idea yksinkertainen 、 kompakti 、 vakaa.
Paperiputken 3 ”(ID76,2 mm), seinämän paksuuden alle 10 mm: n alle 10 mm: n, valmistamiseksi suurin putken tunnus jopa 200 mm.
| Parametri | Hallintajärjestelmä | ||
| Kerroksen lukumäärä | 3-16 kerrosta | PLC -ohjain | Delta |
| Halkaisija | 200 mm | Man Machine -rajapinta | Väri kosketusnäyttö weinview 6070t |
| Halkaisija | 20 mm | Ohjelmapainos | JS-PTM4.2 |
| Enimmäispaksu | 10 mm | Invertteri | Yaskawa 7,5 kW |
| Minipaksu | 0,5 mm | Toimilaite (kontaktori ..) | Siisti |
| Karjan korjaustie | Laippa ja kiristäminen | Signaalikomponentti | Yaskawa |
| Kelata takaisin nenään | Kaksi nenää yksi vyö | Pneumaattinen komponentti | Airtac |
| Leikkaustie | Pneumaattinen yksi pyöreä leikkuri | Kulman säätömoottori | Jiacheng |
| Liima | kaksoispuolet | Synkronismin hallinta | X -akselin servoruuvi /z -akseli askelruuvi |
| Kiinnityspituus tapa | Kooderi | Synkronismi Tradan leikkausjärjestelmä | Servon synkroninen radan leikkaus |
| Operaattori | 1-2 Henkilö | Kauko -ohjain | Valinnainen |
| Tuotannonopeus | 3-20 m/min | Putkenpidike | Olla |
| Nopeudenhallinta | Invertteri | Hihnankulma | Sähköinen |
| Syöttövoima | Räätälöity | Hihnan säätö | Hydraulinen |
| Koko (mm) | Päähuoman kulma | Olla | |
| Mainframe: l*w*h | 5900mm*1700mm*2000mm | Automaattinen pysähdy, kun paperin puute | Olla |
| Alue: l*w | 16000 mm*9000mm | Automaattinen liima -ruokinta | Ruuvipumppu 3,0 kW |
| Pyöränkeskuksen halkaisija | 215 mm | Automaattinen voitelu | Olla |
| Pyörän navan korkeus | 400 mm | Jännityksen säätö | Mekaaninen |
| Minikäyttö | 750 mm | Paperikaulin tyyppi | Kiinteä |
| Max -kulutus | 950 mm | Vyö | Kangas |
| Kokonaispaino | 5045 kg | Siirtojärjestelmä | |
| Suljettu komponentti | Moottorin pääteho | 7,5 kW | |
| OTOM/Face Paper -laite | Olla | Käämityksen nenän pyörivä nopeus | 47r/min |
| Asennustyökalu | Olla | Kävelevän nenän lähtömomentti | 1360N.M |
| Karja | 1kpl | Siirtotapa | Vaihde ja ketju |
| Vyö | 2kpl | Siirtoketjun malli | 12a*2 |
| Käämitys | 4 pyörää | ||
| Moottori | Askelmoottori/wanxin -vaihdemoottori | ||
| Kantava | HRB | ||
1. Päärakenne on valmistettu paksuuntuneesta teräksestä, joka käsitellään toissijaisella leikkauksella ja hitsauksella, mikä tekee koneesta vakaamman ja tukevan.
2. Päävaihteisto Käynnistä vaihteen nopeuden leikkaus, matalan kohinan, matalan lämmittävän, korkean vallankumouksen, korkean vääntömomentin.
3. Päämoottori hyväksyy vektorien korkean vääntömomentin taajuusmuuttajan nopeuden säätelyn.
4. Varustettu hydraulisella laitteella hihnan kireyden säätämiseksi, varustettuna hihnan kireysanturilla ja hihnan kulma -anturilla, jotka molemmat voidaan säätää automaattisesti.
5.
6. Varustettu pulssin pituuden kiinnitysohjauksella, joka on toiminut yhteistyössä etupalaukon kompensointitoiminnolla, voi varmistaa, että saman pituuden erilaisella tuotantonopeudella.
7. Hyväksy Double PLC -ohjausjärjestelmä, IO -lähtöhallinta ja toiminnallinen käyttöohjaus erikseen, leikkuureaktion nopeuden lisäämiseksi leikkuupituus on paljon tarkempi.
8. Varustettu uudella ohjauspaneelilla ja isokokoisella värikkäällä pääkoneen kosketusrajapinnalla.
9. Monitoiminnallisella pohjapaperin syöttölaitteella pysähtyy, kun paperi rikkoutuu.
10. Varustettu integroidulla paperirullan pidikkeellä, liimajalustalla ja paperinsyöttökomponenteilla, jotka kaikki on sähköisesti ohjattu.

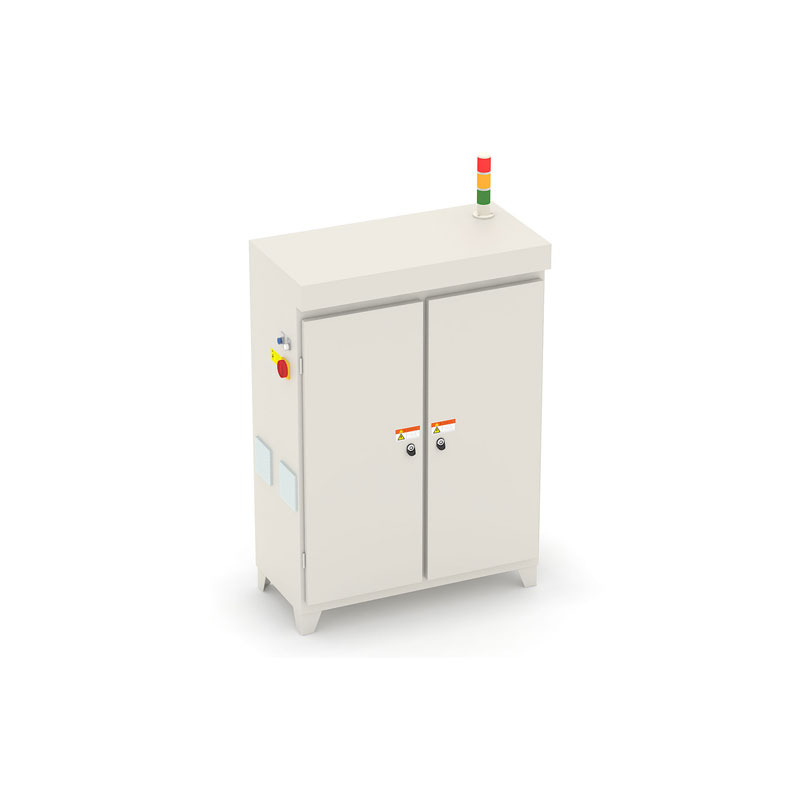

11. Modulisoinnin suunnittelu Sähköasettelun avulla käytetään 、 helpompaa ja tieteellisempää.
12. Verkkomoduuli voi olla valinnainen, jota käytetään verkkoyhteyteen monien laitteiden ja kokoonpanolinjan kanssa, voidaan käyttää myös etävalvontaa ja ylläpitämistä, Modbus TCP -sopimusta.

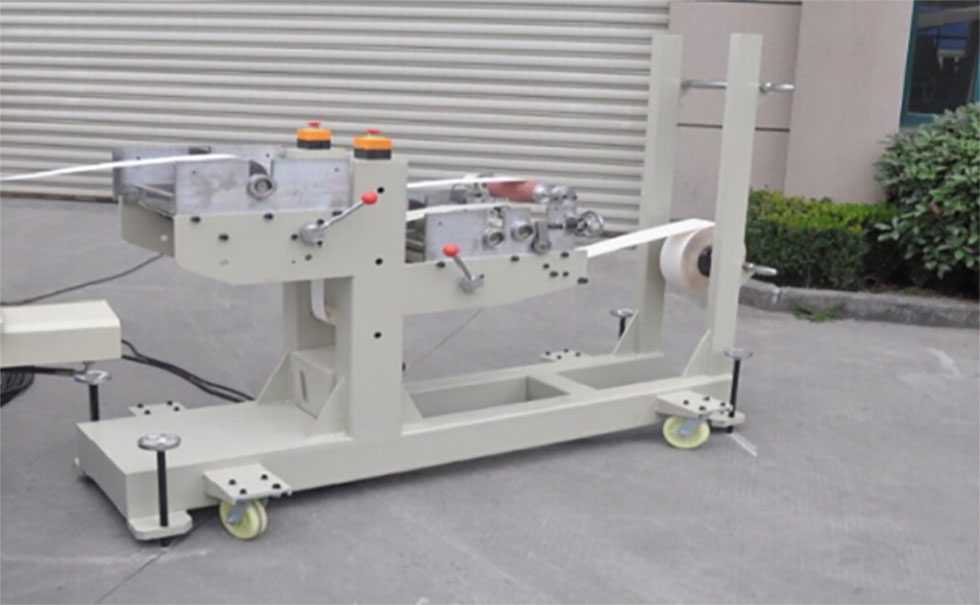

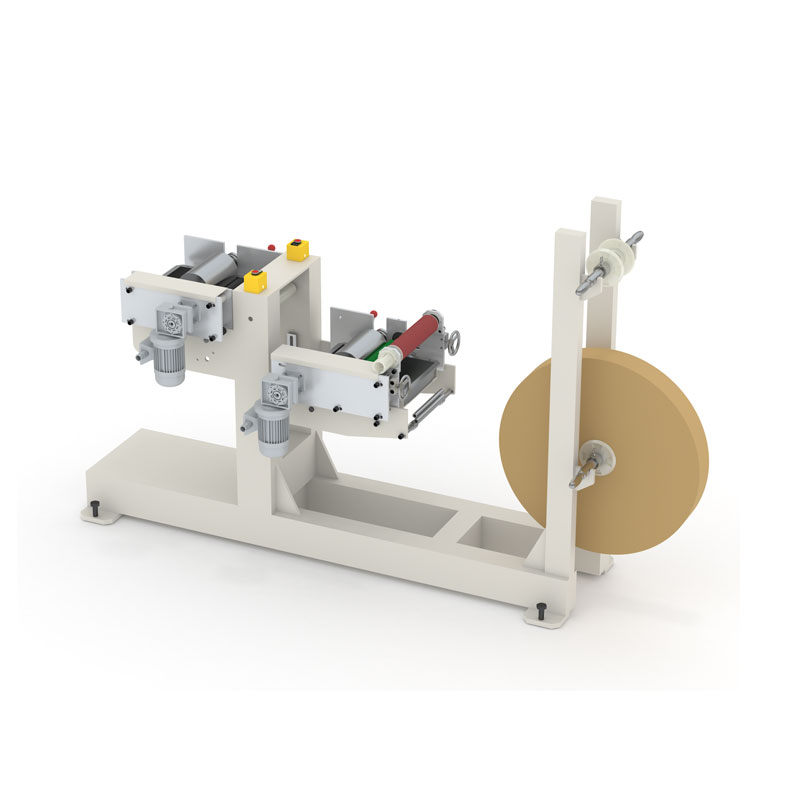

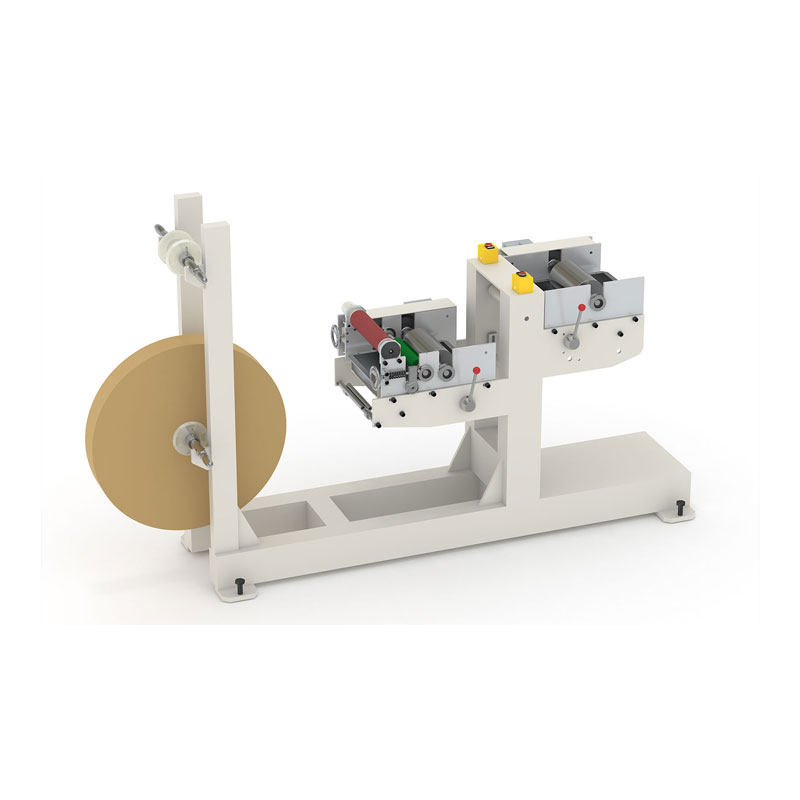

Varustettu monitoiminnallisella pohjapaperin latauslaitteella:
Ominaisuudet: Laite integroi paperialustan lastausmekanismin, rullatyyppisen yksipuolisen liimausmekanismin, rullatyyppisen voiteluöljyn levitysmekanismin ja kooderipaperin pituuden ja nopeuden hankintamekanismin.

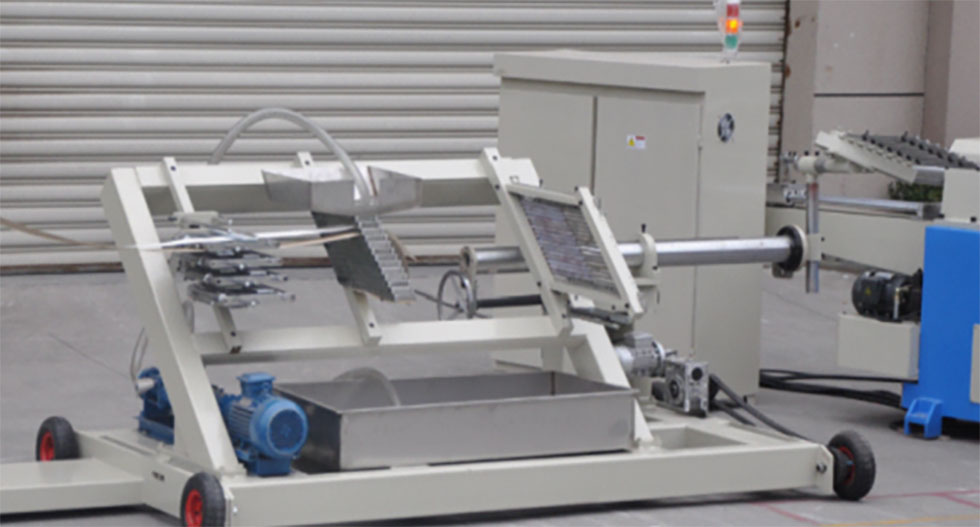

Vakiokokoonpano 16-kerroksinen vesiputousliimateline: (Muut liimalaitteet ovat valinnaisia)
Ominaisuudet: Liimateline on alhainen korkeus ja helppo käyttää käyttämällä 3KW: n ruuvi liimapumppua kiertävään liimaan ja polyuretaaniletkun kaapimiseen liimaa varten.

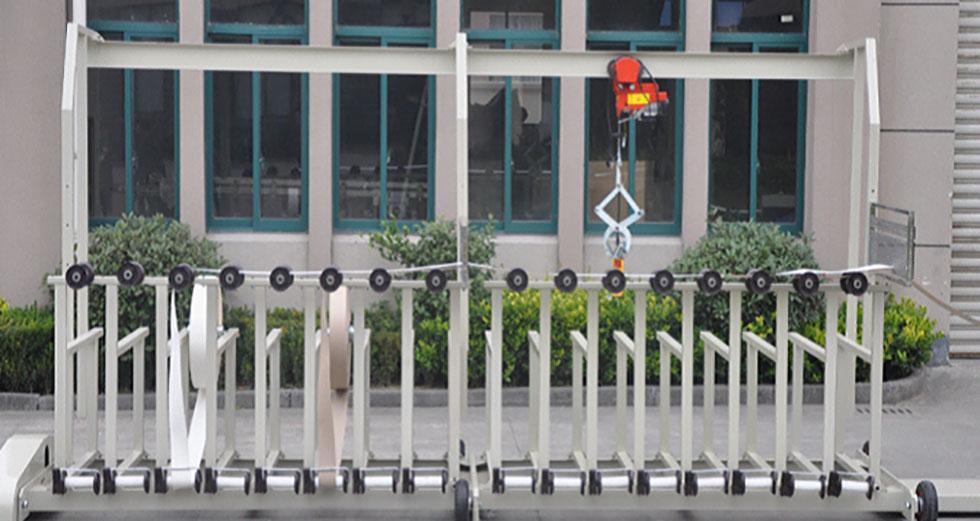

Vakiokokoonpano 16-kerroksinen 90 asteen integraalipaperialusta:
Ominaisuudet: Paperialusta ladataan sähköinen nosturi, ja paperialusta on helppo käyttää.
Virtainen paperitalusta kulman säätölaite.
Suurin paperialusta halkaisija on 1500 mm (muokattavissa yli 1500 mm).
