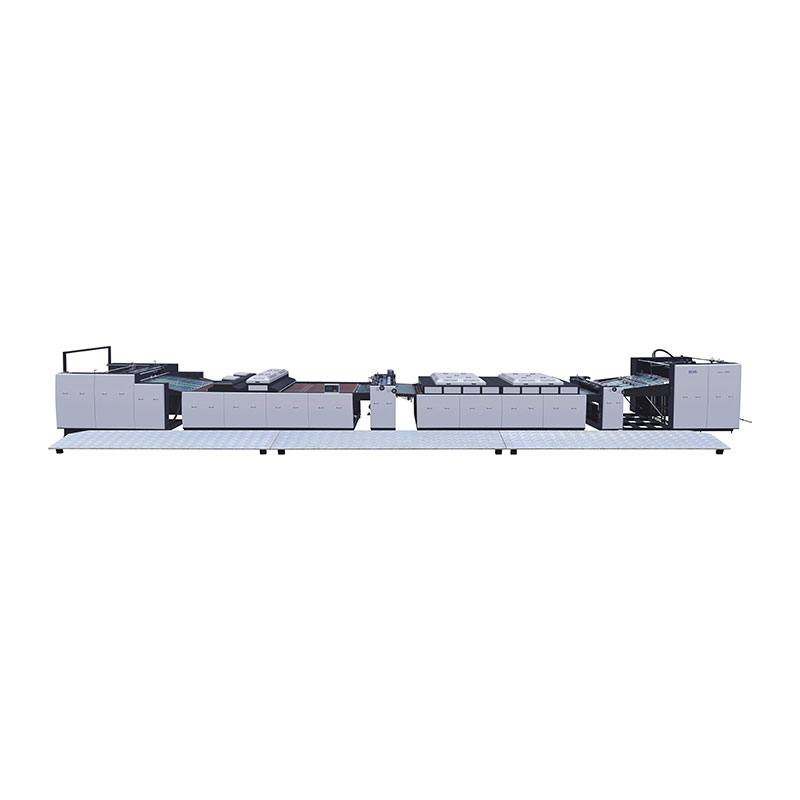

Automaattinen Inline-pinnoituskone

New Star Automatic Inline Coating Machine yhdistää innovatiiviset ja käytännölliset konseptit, mikä parantaa painotuotteiden laatua ja kirkkautta.

Laitteemme on helppo käyttää ja huoltaa. Näytön vuorovaikutuksen käyttöönotto tekee toiminnasta intuitiivisemman ja selkeämmän.

Kohokohdat

1: Se tukee yhden painikkeen käynnistystä ja kiihdytystä näytöllä. Perinteiseen segmentoituun ohjaukseen verrattuna se on kätevämpi ja tehokkaampi käyttää!

2: Lasitus- ja pinnoitusakselin pään halkaisija on 55 mm, suuremmalla laakerilla, joka on suurempi kuin perinteinen 35 mm: n erittely. Siksi kone toimii vakaammin suurella nopeudella, sitä ei ole helppo muuttaa, sillä on tasaisempi pinta ja laitteet ovat kestävämpiä!

3: Pinnoite käyttää synkronista hihnakäyttörakennetta, mikä saa laitteet kulkemaan lineaarisesti ja tasaisemmin. Se sopii korkealuokkaisiin tuotteisiin, joilla on parempi pintarakenne!

4: Kolmirullainen käänteinen pinnoitus- ja lasitusmenetelmä on otettu käyttöön, mikä mahdollistaa öljyn paksuuden säätämisen tuotevaatimusten mukaan, mikä johtaa tasaisempaan ja herkempään pintaan samalla, kun vältetään turhaa jätettä!

5: Ilmaveitsi on erittäin helppo käyttää! Suurella tarkkuudella molemmat puolet sopivat tiukasti, mikä poistaa rikkoutumisongelman!

Erittely

Koneen tiedot

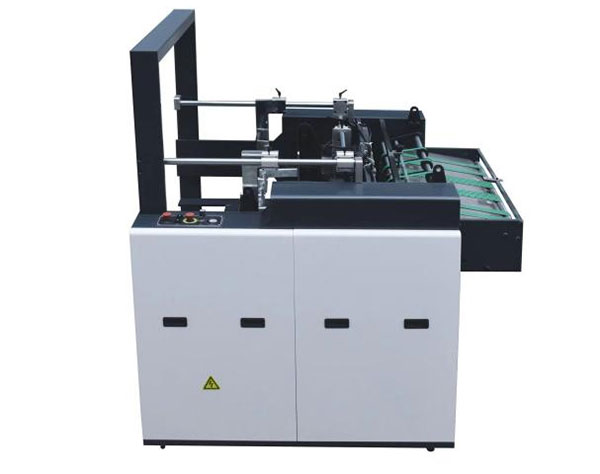

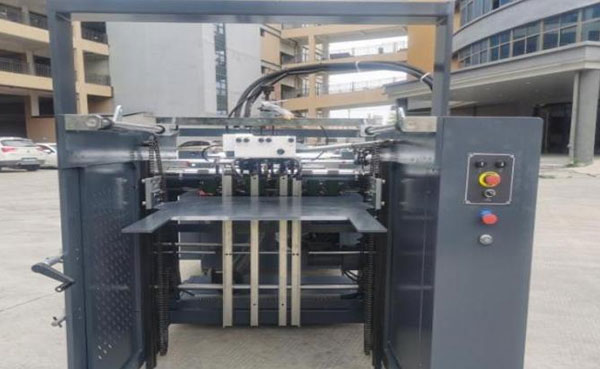

1. Automaattinen syöttölaite

Paperinsyöttölaite on tärkeä osa automaattista linjapäällystyskonetta. Se voi syöttää paperia pääkoneeseen sujuvammin välttäen tukoksia.

Koneemme käyttää jatkuvaa paperinsyöttömenetelmää, jolla on kompakti rakenne, kätevä käyttö, korkea automaatioaste ja korkea paperinsyötön tarkkuus. Paperinsyöttölaitteen pääkomponentteja ovat paperinsyöttösilta, paperinsyöttöpää, paperin pinoamispöytä, nostojärjestelmä ja voimansiirtojärjestelmä.

(1) Ota käyttöön öljytön tyhjiöilmapumpun paperiimujärjestelmä;

(2) Nopea offset-tulostussyöttölaite (12 000 arkkia/tunti) varmistaa nopean ja vakaan toiminnan!

(3) Portaaton taajuusmuunnosnopeus paperinsyöttö

(4) Tuotantolinjan paperinsyöttöpöytä on tyhjiöimu ja sijoittelu tasaisen, siistin ja vakaan kuljetuksen varmistamiseksi.

(5) Paperinsyöttöpöydän ylä- ja alarajan suojalaite; manuaalinen nopea nosto;

(6) Automaattinen paperinsyöttöjärjestelmä paperinsyöttöpöydälle;

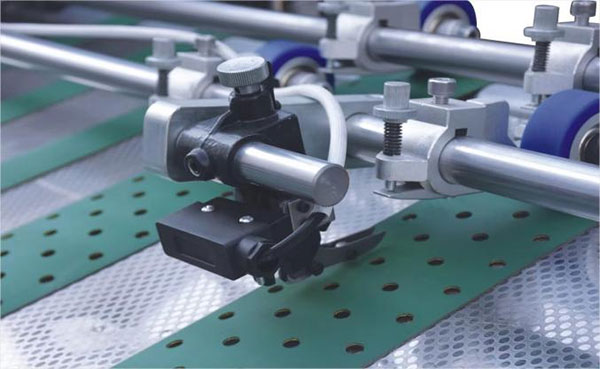

(7) Kaksoisarkin anturi: Kahden tai usean arkin syöttämisen tunnistus- ja sammutusjärjestelmä: Käytä ilmaisimen induktiota turvallisella jännitteellä kahden tai useamman paperiarkin havaitsemiseen

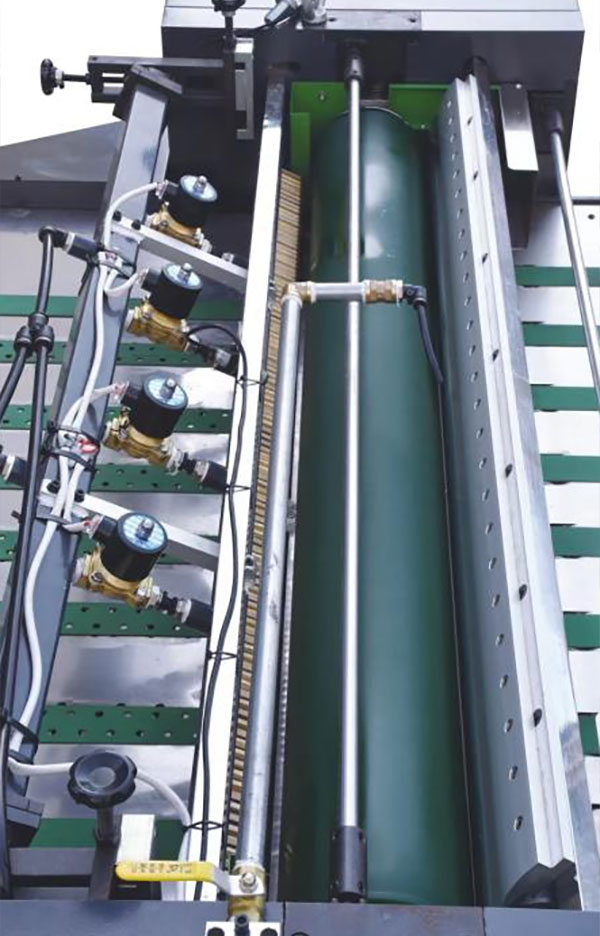

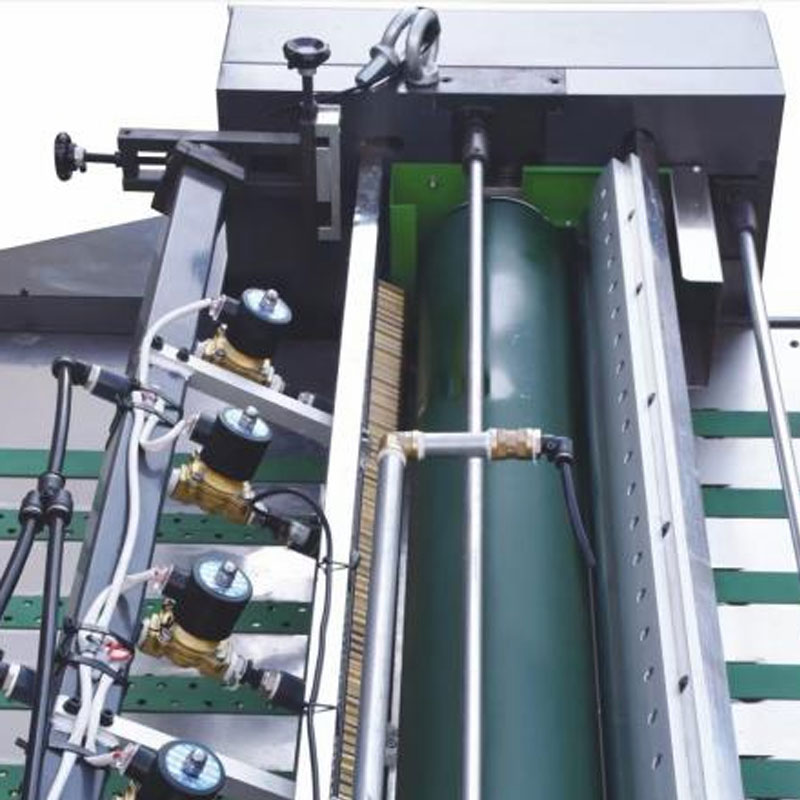

2. Perusöljypinnoituspää (ilmaveitsellä)

Peruspää takaa tasaisen UV-kerroksen paperille, mikä parantaa musteen ja UV-lakan välistä tarttuvuutta.

Päällystyspääyksikössä on seuraavat ominaisuudet:

(1) Levitä perusöljyä täyttämään kapillaarit paperin pinnalla;

(2) Lisää tarttuvuutta UV-pinnoitteen ja musteen välillä; vähentää pinnoitteen tunkeutumista paperin puhtaan valkoisuuden säilyttämiseksi;

(3) Säästä korkealaatuisten öljytuotteiden, kuten kalliiden UV-öljyjen, kosketusöljyjen ja kalvoa korvaavien öljyjen kulutusta;

(4) Irrotettava alakaavin, helppo puhdistaa ja vaihtaa terä ja kaapia puhtaammin

(5) Pääkäyttöjärjestelmä käyttää synkronista hihnakäyttöä, kaksoislaakeroitua painetta kestävää rakennetta, tarkkaa ja kestävää

（6） Rullapaperin vika, automaattinen pysäytys, automaattinen hälytys.

(7) Valukappaleet käsitellään yhtenä kappaleena, jolla on vahva jäykkyys, vakaus ja kestävyys!

(8) Varustettu erittäin herkällä ilmaveitsijärjestelmällä (valinnainen), joka sopii sekä paksun paperin että ohuen paperin päällystykseen;

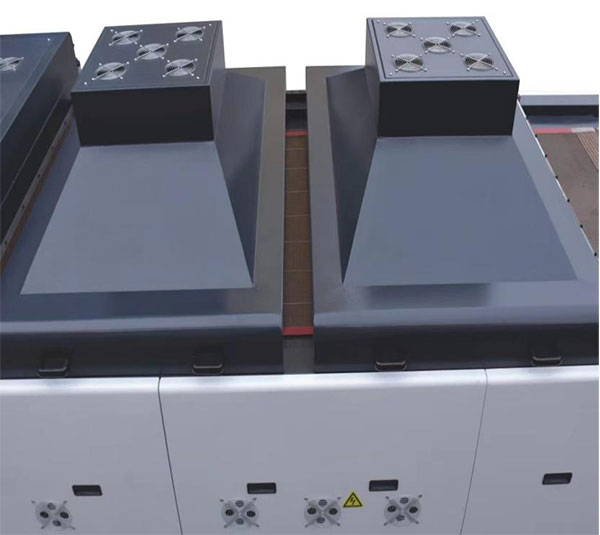

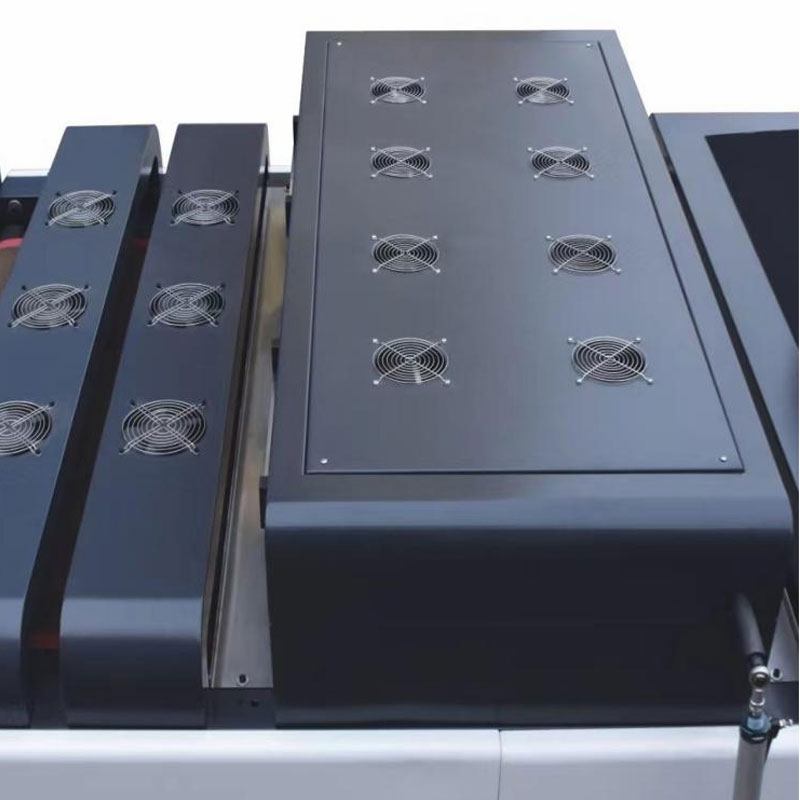

3. IR-kovetusjärjestelmä

Vesipohjaisessa infrapunakuivaimessa käytetään infrapunasäteilyä, joka osittain heijastuu pinnoitteen pinnalta, osa siitä heijastuu pinnoitteen pinnalta ja loput tulee pinnoitteeseen. Lämpöenergia nostaa pinnoitteen lämpötilaa ja nopeuttaa kuivumista.

(1) Sitä voidaan käyttää vesipohjaisena tai liuotinpinnoitusnesteenä kuivaamiseen pinnoituksen jälkeen;
(2) IR-valolaatikko on varustettu lämpötila-anturilla. Kun valolaatikon lämpötila saavuttaa asetetun arvon, lämpötila on vakio;
(3) Jäähdytyspuhallinjärjestelmä mahdollistaa paperin nopean kuivumisen ilman tarttumista;
(4) IR-kuivauslaitteistossa käytetään energiaa säästävää kuumailmakiertokuivausmenetelmää: enemmän energiaa;
(5) Paperi syötetään ilman hampaita ja ilma imetään ja kiinnitetään paperiin. Se on vakaa eikä liiku vinossa, kellu eikä kasaudu;

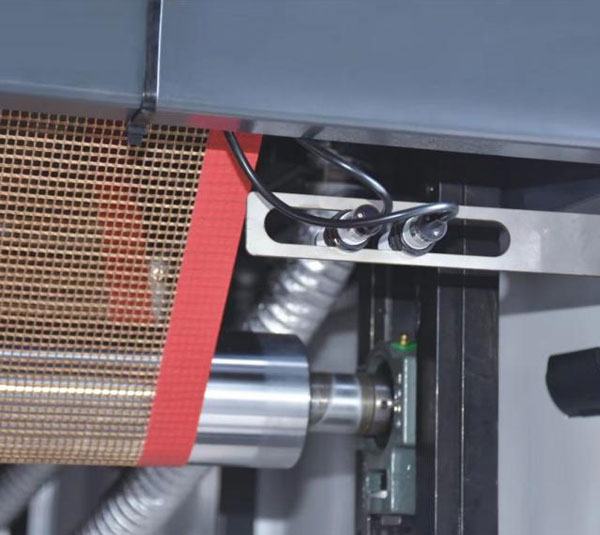

(6) Teflon-kuljetinhihna: ei muodonmuutoksia, ei vetoa, UV-suoja, vahva ja kestävä, ja kuljetinhihnassa on automaattinen poikkeaman korjausjärjestelmä
(7) IR-kuivaus koostuu 18 lampusta, jotka on jaettu kahteen ryhmään, joissa on automaattinen vakiolämpötilan säätö ja riippumaton lämpötilan säätö;
(8) Lampunvarjostimen alla on turvalanka, joka estää paperia kellumasta tai lamppua syttymästä tuleen.
(9) Kuljetinhihna pysähtyy ja sammuu itsestään tukkeutumisen ja tulipalon estämiseksi;
(10) IR-kuivausjärjestelmä käyttää kevyttä kuivausta, johon ilmanvaihto ei vaikuta. Se voi tehokkaasti kuivata alemman öljykerroksen paperin pinnalla aiheuttamatta paperin laajenemista tai supistumista lämmön vaikutuksesta;

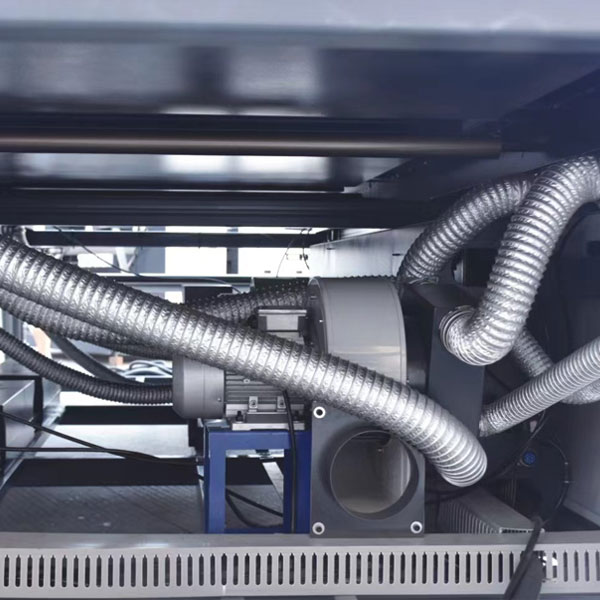

(11) Se käyttää puhallusjäähdytystä, jonka etuna on korkea tuulenpaine, korkea ilmamäärän säätövakaus, alhainen melu ja automaattinen toiminta. Se on nopeampi ja tehokkaampi kuin perinteinen tuuletinjärjestelmä;
Kuivaustunnelin päärunko ottaa käyttöön IR-kuivauksen ja tuulettimen jäähdytyksen, jolla on parempi jäähdytysteho, säästää enemmän sähköä ja energiaa.

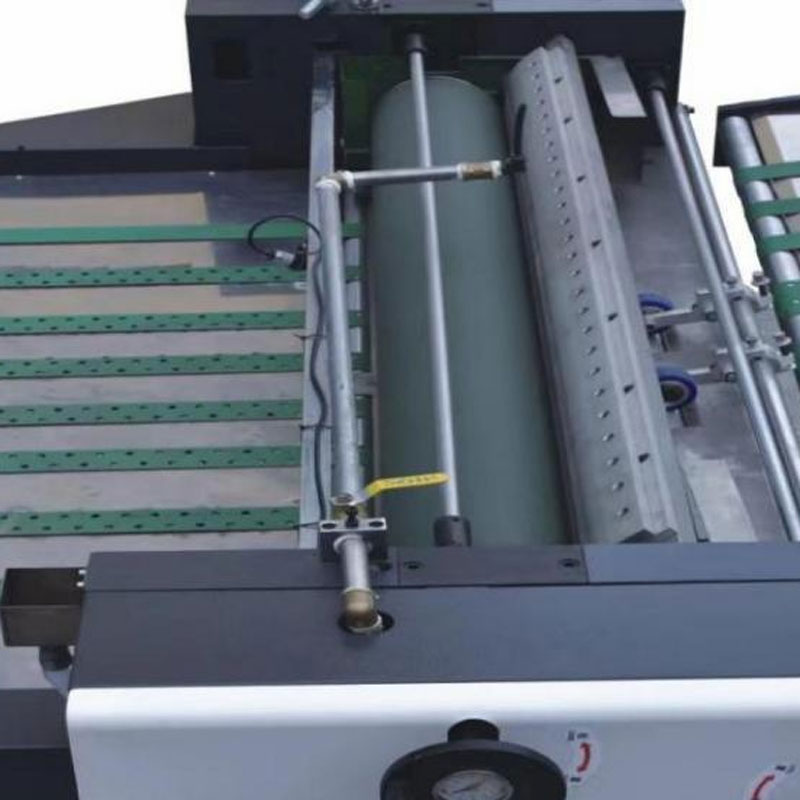

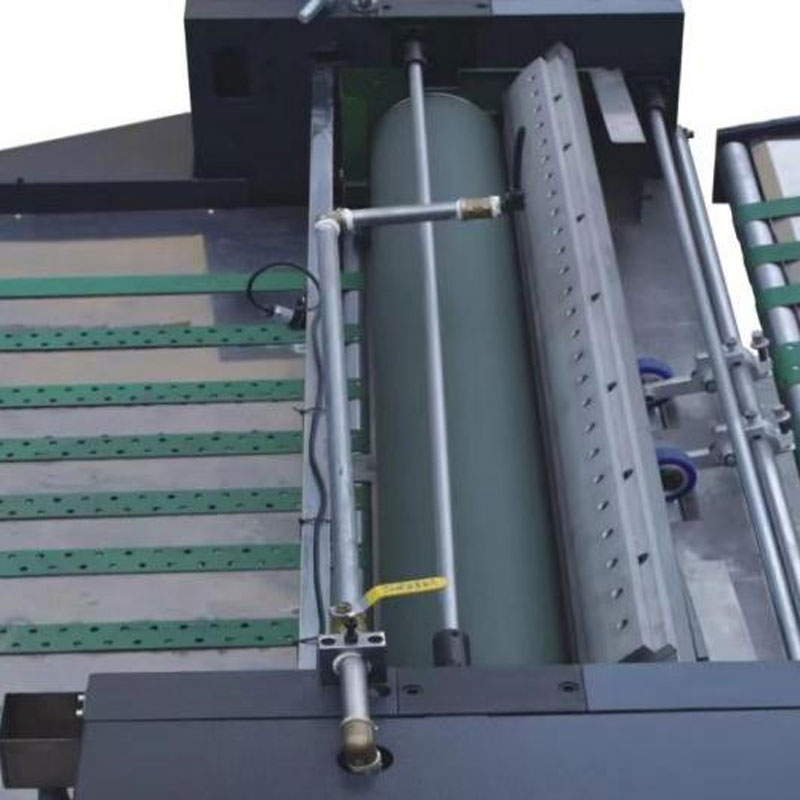

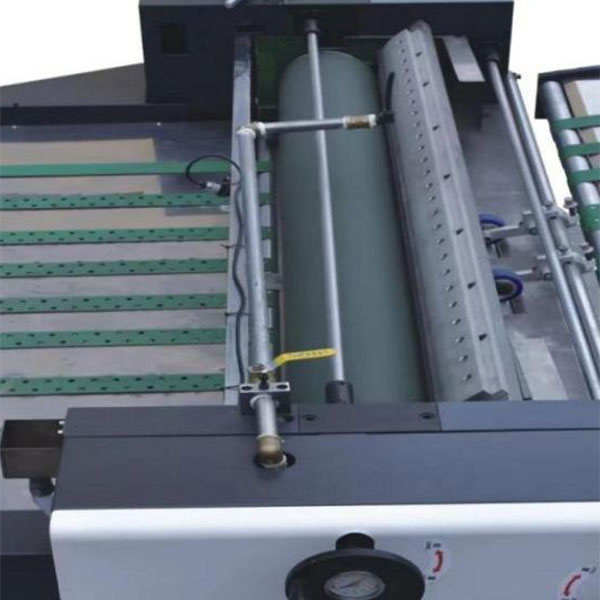

4. Öljypinnoite (valinnaisella ilmaveitsilaitteella)

Kone levittää painotuotteelle kerroksen pinnoitusöljyä, jonka jälkeen tasoitus ja kuivaus.

(1) Tasainen pinnoitevaikutus ja syöttömäärän hienosäätö, mikä tekee paperista sileän ja kiiltävän;
(2) Pintaöljypinnoituksen pääkone, erittäin herkkä ilmaveitsijärjestelmä/tietokoneohjaus (valinnainen), sopii sekä paksulle että ohuelle paperille
(3) Päärullassa on halkaisijaltaan 55 akselin pää ja raskaat laakerit, jotka ovat kestävät ja vakaat;
(4) Pinnoitejärjestelmä on säädetty toiselta puolelta, painenäytöllä ja kätevällä ja nopealla toiminnalla;
(5) Öljytelarullapaperin automaattinen valvonta- ja hälytysjärjestelmä, hidaskäynnin virheenkorjaus, paperinkäsittely ja paperin tuotanto
(7) Ei hampaiden imukiinnitystä ja paperinsyöttöä, ei vinoa;
(8) Päällystystelan puhdistuslaite, kaksisilmukkainen öljynsyöttö ja puhdistusjärjestelmä öljypiirin tukkeutumisen välttämiseksi, öljysäiliö Öljymäärän automaattinen valvonta ja varoitus, ruiskuteflon-materiaali, tarttumaton, helppo puhdistaa;
(9) Päävoimansiirtojärjestelmä ottaa käyttöön synkronisen hihnakäytön, kaksoislaakerisen paineenkestävän rakenteen, tarkkuuden ja kestävyyden;

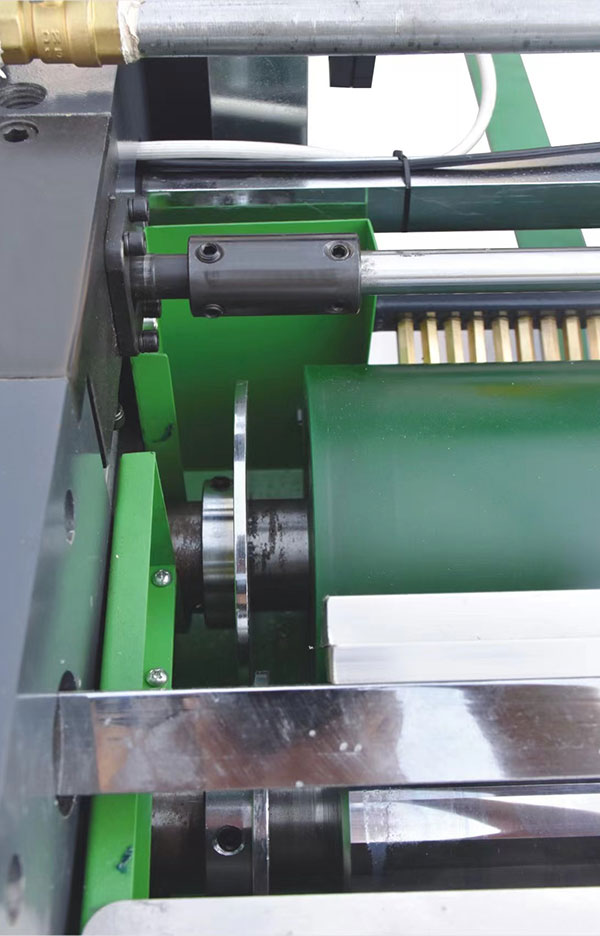

(10) Liimausosassa on kolmen telan käänteinen pinnoite, ja liimaustelan suurin halkaisija on 165 mm.
(11) Liimaus on tasaista ja herkkää, mikä säästää liimaa ja kustannuksia;
(12) Irrotettava alakaavin on helppo puhdistaa ja vaihtaa terä, ja se kaapii puhtaammin

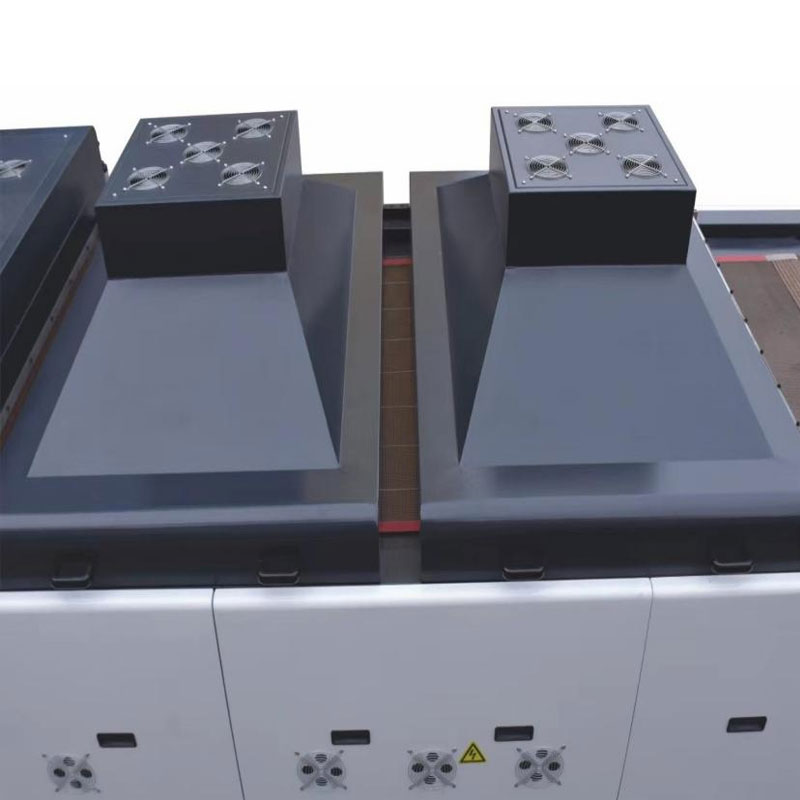

5. UV-kuivain

(1) imu- ja ulkoilmajärjestelmä

(2) UV-osa ottaa käyttöön 8-12KW säädettävän elektronisen valonlähteen, jolla on huomattavasti parempi turvallisuussuorituskyky kuin perinteinen jännitelähteen valonlähde. Valonlähde voi säätää kirkkautta automaattisesti koneen käyntinopeuden muutoksena, jota voidaan muuttaa 30 %:sta 100 %:iin. Näin keskimääräinen energiankulutus säästyy yli 30 %.

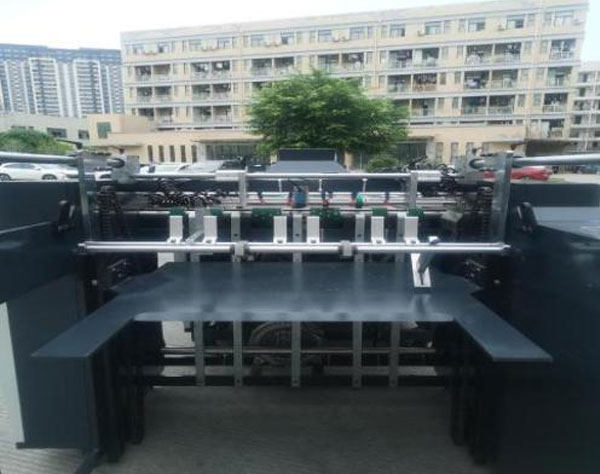

6. Automaattinen pinoaja

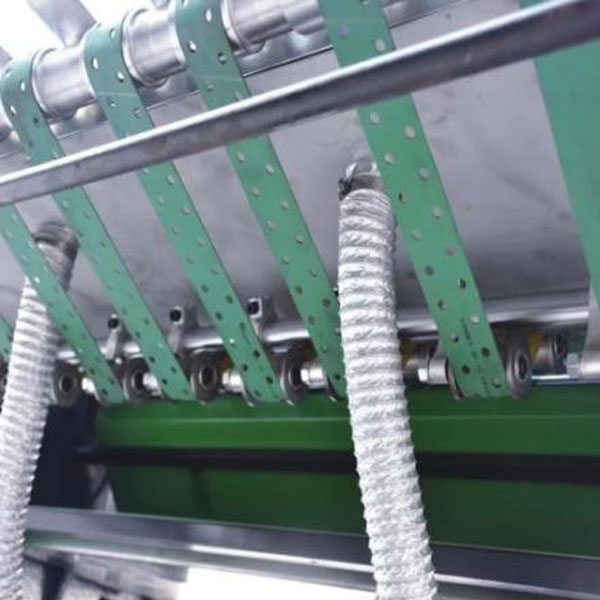

Automaattinen paperinjakelukone on varustettu tuulettimella jäähdytetyllä paperinpuristusrakenteella, joka pystyy toimittamaan paperin täydellisesti koneen nopean käytön aikana varmistaen, että paperi toimitetaan siististi.

(1) Hihnassa on hiljainen paperinsyöttö, ja ylempi ja alempi painekisko on suunniteltu varmistamaan tasainen ja tasainen toimitus.

(2) Tyhjiöimupaperin stabilointilaite, joka pitää paperin vakaana; ohuen paperipäällysteen käpristymisen välttämiseksi,

(3) Toimituspöytää voidaan nostaa ja laskea käsin;

(4) Jakelupöydän ylä- ja alarajan suojalaitteet; (5) jakelupöydän automaattinen laskulaite ja toimitusraja paperin pysäytys ja hälytysjärjestelmä;

(6) Automaattinen päällystepaperin kumulatiivinen laskenta;

(7) Satunnainen paperin automaattinen lajittelulaite ja ohjelmoitu ohjaus- ja hälytysjärjestelmä;

(8) Käyttämällä nopeaa pneumaattista valosähköistä yhden arkin paperinottojärjestelmää paperi on tarkkaa ja siistiä;

Valinnainen: jauheen poisto (pinnoitus)
